盘扣脚手架施工工艺

盘扣式脚手架

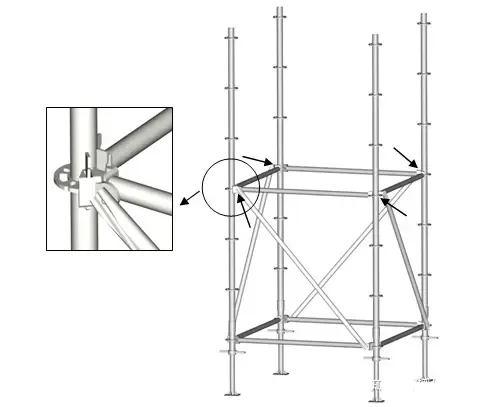

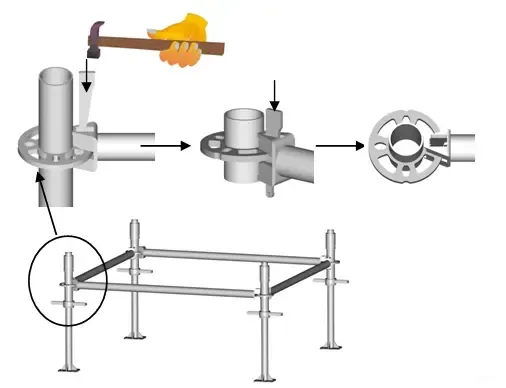

盘扣支架，全称为承插型盘扣式钢管脚手架，根据使用用途可分为支撑脚手架和作业脚手架。立杆之间采用外套管或内插管连接，水平杆和斜杆采用杆端扣接头卡入连接盘，用楔形插销连接，能承受相应的荷载，并具有作业安全和防护功能的结构架体，简称脚手架。

工艺流程

（1）板模板弹出板轴线并复核→搭支模架→调整托梁→摆小梁→调整楼板模标高及起拱→铺模板→清理、刷油→检查模板标高、平整度、支撑牢固情况。

（2）梁模板弹梁轴线并复核→搭支模架→调整托梁→摆小梁→安放梁底模并固定→梁底起拱 →扎梁筋→安侧模→侧模拉线支撑（梁高加对拉螺栓）→复核梁模尺寸、标高、位置→ 与相邻模板连固。

支模架搭设

（1）架体搭设

作业前，首先对作业工人进行技术和安全交底。施工机具准备齐全，具备作业条件。然后按照施工工艺流程进行脚手架搭设，搭设过程中如有构配件、杆件有质量问题，坚决不予使用。

（2）安装方法

测量人员用全站仪放样出梁板在地基上的竖向投影线，并用白灰撒上标志线，现场技术员根据投影线定出排底的中心线，同样用白灰线做上标记。根据中心线向两侧对称布设盘扣支架。

（3）盘扣支架安装

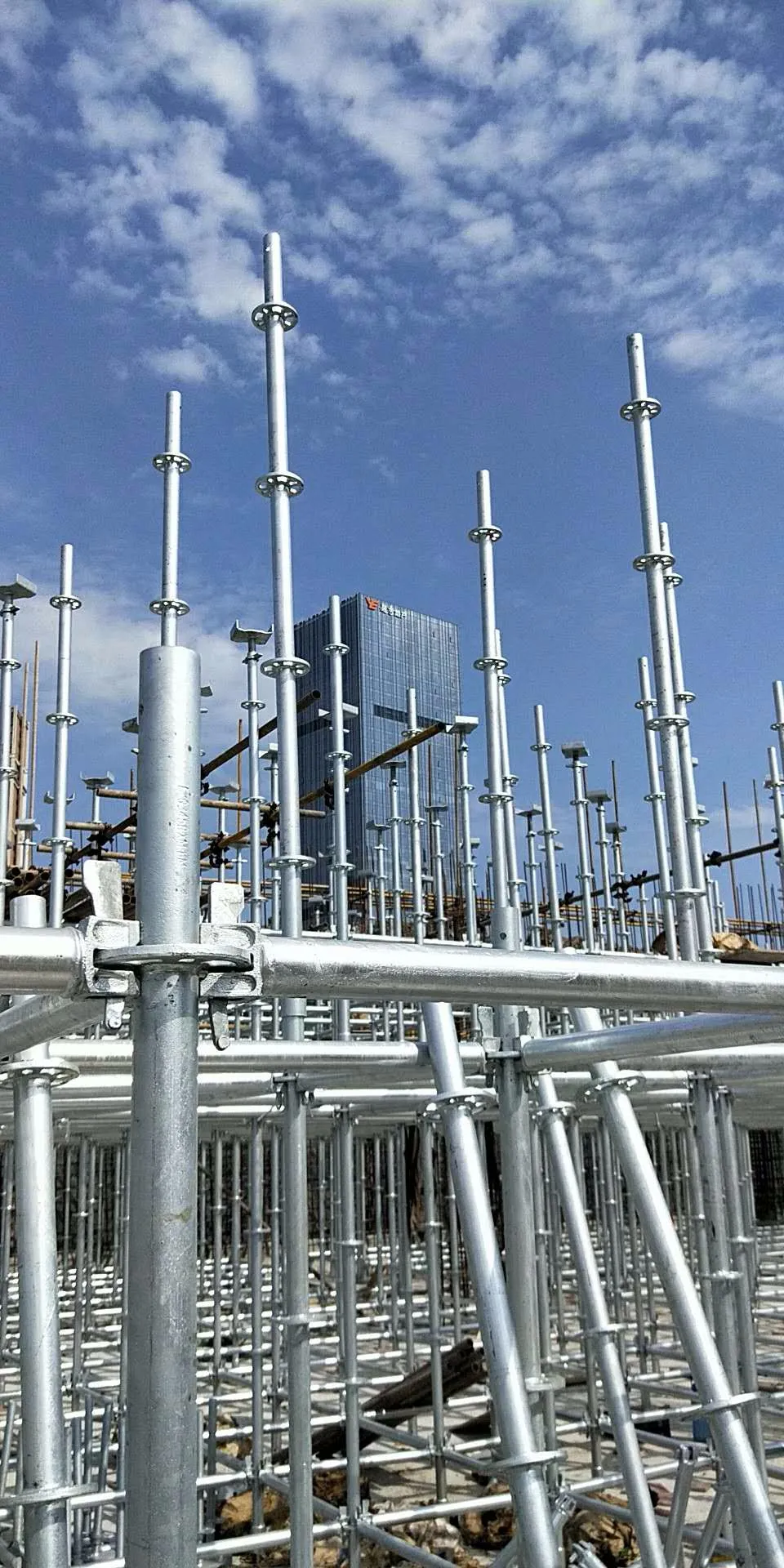

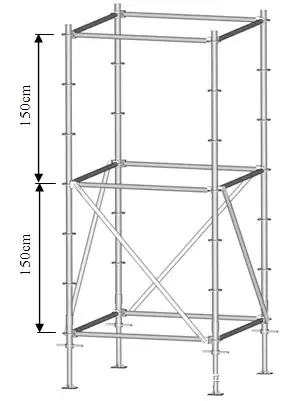

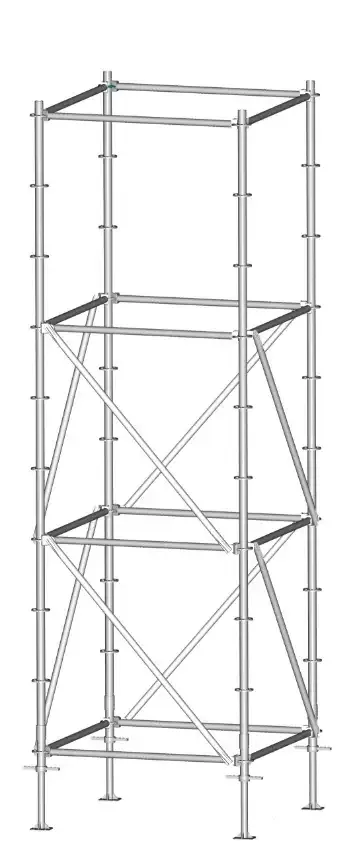

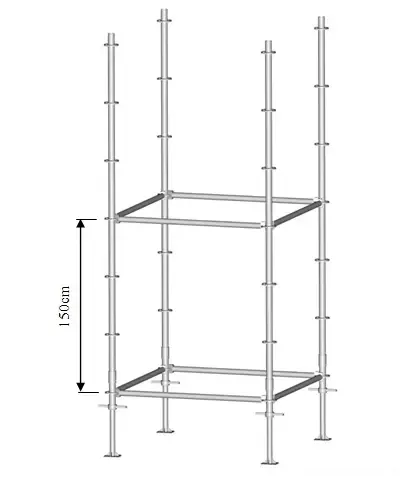

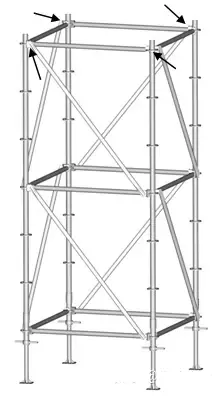

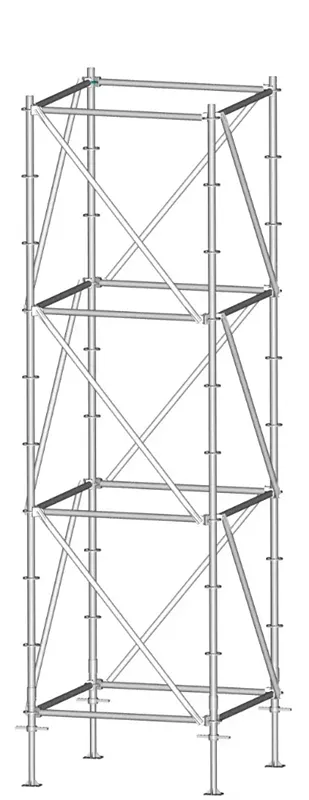

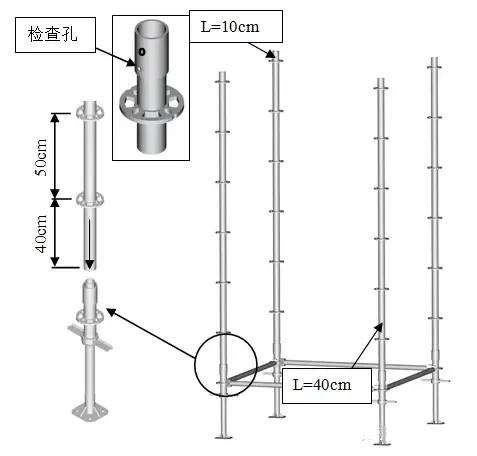

1）根据立杆及横杆的设计组合，从底部向顶部依次安装立杆、横杆。下部先全部装完一个作业面的底部立杆及部分横杆。再逐层往上安装，同时安装所有横杆。立杆和横杆安装完毕后，考虑支架的整体稳定性，按照4-6步设置一道水平剪刀撑，安装时自下而上进行顺接。斜撑通过扣件与支架连接，安装时尽量布置在框架结点上，专人检查支架盘扣松紧情况。架体与主体结构拉结牢靠。架体在搭设过程中在架体6m高度铺设一层安全凭网，安全网与立杆及水平杆固定牢固。

2）支架组装时应控制水平框架的纵向直线度、直角度及水平度。

3）支架拼装完毕后，应用经纬仪检查横杆的水平度和立杆的垂直度。并在无荷载情况下逐个检查立杆底座有否松动或空浮情况，并及时旋紧可调座和薄钢板调整垫实。

4）支撑架搭设完毕后，应对其平面位置，顶部标高，节点联系及纵横向稳定性进行全面检查，符合要求后，方可进行下一步施工。

5）盘扣式支架钢管不得使用严重锈蚀、弯曲、压扁及裂纹的钢管。

6）支架顶部U型支托与铝梁底侧用螺栓拧紧。其螺杆伸出钢管顶部不得大于30cm。螺杆外径与立杆钢管内径的间隙不得大于3mm，安装时应保证上下同心。

7）支架搭设应与墩柱连接紧固，形成固结点。为保证不损伤墩柱表面，可用方木楔紧。

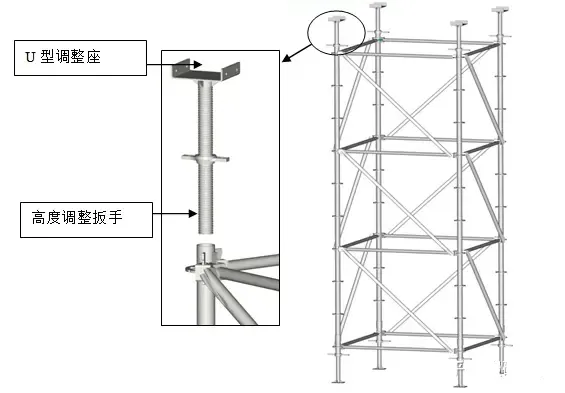

8）顶托安装：为便于在支架上高空作业，安全省时，可在地面上大致调好顶托伸出量，再运至支架顶安装。根据梁底高程变化决定断面间距，设左、中、右三个控制点，精确调出顶托标高。然后用明显的标记标明顶托伸出量，以便校验。最后再用拉线内插方法，依次调出每个顶托的标高，顶托伸出量一般控制在30cm以内为宜。

搭设步骤

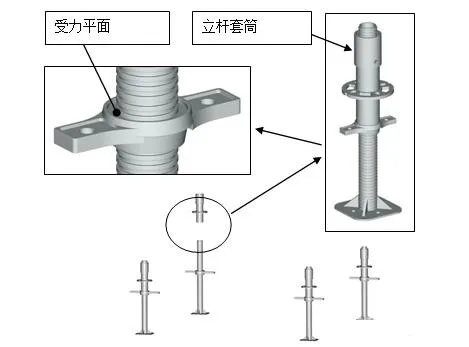

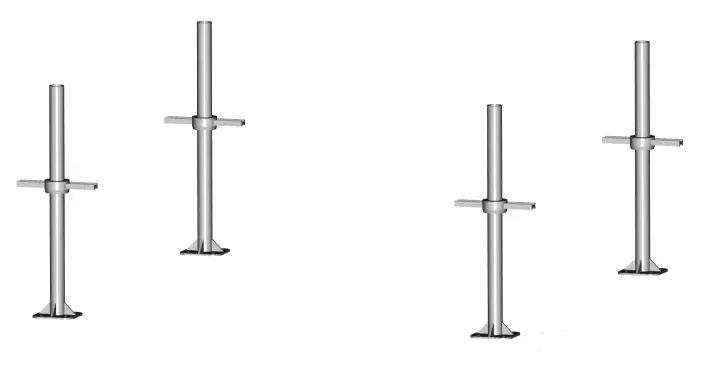

（1）调整座

依支撑架配置图尺寸放样后，将「调整座」排列至定位点。
